Бурильные установки для бурения скважин на воду. Буровая установка своими руками: практическое руководство

Наличие скважины на участке загородного дома или коттеджа является важным условием комфортного пребывания здесь людей. Чтобы создать источник воды, применяется специальное оборудование. С каждым годом все большей популярности набирает буровая малогабаритная установка. Стоимость работ при ее участии обходится сравнительно недорого.

Представленное оборудование применяют как в личных целях, так и для организации профессиональной деятельности. Чтобы правильно эксплуатировать установку в различных целях, необходимо ознакомиться с ее основными характеристиками и правилами монтажа.

Область применения

Мини-буровая установка предназначена для создания скважин, а также поиска воды и геологических исследований местности. Это современное оборудование, которое может применяться как в профессиональной деятельности, так и в частных целях. При помощи установки удается создать источник питьевой и технической воды. Также при помощи представленной техники создают выемки для свай фундамента.

Чаще всего представленное оборудование применяют для бурения скважины на абиссинский колодец или песок. Ее вполне можно применять на глинистых почвах и земле с повышенной твердостью.

Виды техники

Буровая малогабаритная установка обладает высокими показателями производительности. Благодаря этому горные породы могут разрушаться различными методами. В зависимости от типа местности выделяют тот или иной способ. Различают вертикальное, горизонтальное и наклонно-направленное бурение.

По способу проходки различают комплексные, ударные и вращательные модификации установки. При этом тип скважины может быть разведочный, технический или эксплуатационный.

Также представленное оборудование отличается ходовым механизмом. Бывает автотракторная, переносная и стационарная техника. По типу привода бывают буровые установки гидравлические, механические, электрические. В последнем случае запуск осуществляет редуктор при подключении оборудования в сеть. Гидравлическая малогабаритная буровая установка применяет гидронасос со специальной рабочей жидкостью. Механические установки работают через карданные или зубчатые передачи, механизм с шестеренками.

Устройство оборудования

Мини-буровая установка имеет определенные конструктивные особенности. При желании подобную технику можно собрать своими руками или приобрести. Большой популярностью сегодня пользуется сдача бурового оборудования в аренду. Каждый владелец загородной недвижимости может выбрать приемлемый вариант для себя.

Малогабаритная установка имеет в своем составе вертлюг. Он передает движущий момент к вращающемуся буровому стволу от мотора. Вертлюг обеспечивает выход отработанной породы после ее промывания из скважины. В его корпусе есть движущаяся часть. Внутри этого элемента крепко зафиксированы штанги.

Оборудование имеет герметизированный патрубок. Через него подается жидкость для промывки внутрь скважины. Различные модификации представленного прибора позволяют подобрать лучший агрегат для условий участка.

Вертлюг

Имеют в своей конструкции, как уже было сказано, вертлюг. От качества этого элемента напрямую зависит срок эксплуатации оборудования. Вертлюг не отличается высокой сложностью конструкции. Однако при покупке представленного оборудования необходимо в первую очередь оценить этот элемент агрегата.

При работе на вертлюг поступает значительная механическая нагрузка. Этот конструкционный элемент должен создаваться исключительно из высокопрочных сортов стали и сплавов. Между всеми подвижными элементами оборудования должен быть минимальный зазор.

Если вертлюг и прочие элементы конструкции собраны некачественно, буквально через пару циклов буровых работ оборудование может выйти из строя. Поэтому стоит приобретать агрегаты проверенных производителей, чтобы избежать неприятностей в процессе работы.

Основные характеристики

Обладают определенным набором характеристик. Они обозначают преимущества представленной техники. В первую очередь пользователи отмечают небольшой вес и габариты агрегата. Это позволяет устанавливать их практически на любых участках.

Также представленное оборудование имеет простую конструкцию. Это повышает его надежность, ремонтопригодность и простоту в обслуживании. Конструкция позволяет просто разобрать буровую малогабаритную установку, смонтировать ее в подвале, гараже или другом закрытом помещении.

Отмечается простота монтажа установки, а также возможность ее транспортировки в прицепе легкового автомобиля. Работы при участии представленного оборудования производятся аккуратно и быстро.

При эксплуатации агрегата пользователь может подключать его в бытовую сеть (220 В). Потребляемая мощность составляет от 2 до 3 кВт. Работы производятся при температуре окружающей среды от +40 до -30 ºС.

Выбор типа конструкции

Может проводиться разными методиками. От этого зависит выбор оборудования. Сегодня чаще всего применяются 4 основных типа агрегатов. Бурение выполняется при помощи ударно-канатной, шнековой, роторной, а также ручной роторной установки.

Первая категория оборудования имеет треугольное основание и раму. Рабочим элементом является трос с прикрепленным к нему долотом. Агрегаты шнекового типа также довольно распространены. Промывание скважины водой в этом случае не потребуется. Агрегаты этого типа позволяют доставать грунт при помощи шнека.

Роторные установки выполняют возложенные на них функции при помощи гидравлического бурения. Их конструкция предельно простая. В них нет электромотора. Вместо этого двигатель заменяет ручной рычаг. Однако для осуществления бурения мастеру при помощи этого агрегата приходится прилагать много физических усилий. Поэтому такое оборудование применяется редко и в ограниченных целях.

Монтаж оборудования

Может быть произведен самостоятельно. Для этого потребуется выполнять ряд действий. Если мастер решил применить ударно-канатную установку, потребуется установить станину. На ней будет производиться поднятие и опускание снаряда.

Если оборудование не имеет редукторного мотора для наматывания троса на катушку, его следует установить самостоятельно. Это значительно облегчает процесс бурения. К тросу необходимо привязать утяжелитель. Вес патрона должен составлять не менее 80 кг.

Чтобы эффективно очистить забой от грунта, применяется такой конструкционный элемент, как «стакан». Это толстостенная стальная труба, которая внизу имеет острые зубья. Вверху «стакана» крепится канат. Весь патрон обычно имеет длины от 1 до 1,5 м.

Устройство установки

Основное преимущество малогабаритной буровой установки заключается в том, что ее можно использовать без найма специалистов. Установка, настройка и дальнейшая эксплуатация агрегата довольно просты, а потому справиться с этим может практически любой. Оборудование состоит из следующих основных элементов:

Дополнительные работы

Вес малогабаритной буровой установки никогда не превышает 30 кг, что позволяет транспортировать ее, используя легковой автомобиль. Продажа товара осуществляется в уже собранном виде, а потому необходимо лишь заготовить площадку и установить аппарат. Чаще всего на это уходит около часа времени. Однако если грунт довольно проблемный или слабый, то может уйти гораздо больше.

Параметры установок

Важно понимать, что конструкция малогабаритных буровых установок - это комплекс оборудования. Выбор определенного комплекса зависит от того, с каким типом грунта придется работать, а также от такого фактора, как геологический разрез. Наиболее компактные установки с небольшим весом отлично поддаются сборке и разборке. Справиться с этой задачей может двое рабочих. Температурный диапазон, в котором допускается эксплуатация устройства, - от -30 до +40 градусов по Цельсию. Также здесь важно отметить, что конструкция устройства и мощность электрического двигателя - 2-3 кВт - позволяют подключать оборудование к обычной сети в 220 В. Кроме того, имеется определенное разделение на классы, в зависимости от метода, который используется для бурения. Это может быть вращательное, ударное, комплексное и несколько других видов.

Модели и характеристики

Малогабаритные буровые установки серии РБ-50/220. Эти устройства могут идти в комплекте со штангами 1, 1,5 и 1,8 метра. Диаметр их равен 48 мм, а основным материалом для производства служит сталь марки Ст40Х. Глубина бурения у таких установок находится в пределах от 50 до 70 метров при наличии электрического двигателя мощностью в 2,2 кВт. Специалисты рекомендуют дополнительно снабжать машину Основное предназначение агрегата - это работа с грунтом, который содержит твердые частицы размером до 20 мм.

Малогабаритные буровые установки на воду серии РБ-100/380. Данные агрегаты являются более мощными представителями того же класса. Для их питания необходим генератор на 380 В. Глубина скважины, которую способно пробурить оборудование - 100 метров. Мощность электрического двигателя в машинах равна 4,4 кВт. Еще одним необходимым условием для эксплуатации такой установки является наличие грязевого насоса с параметрами 900 л/мин.

Основные положительные и отрицательные качества МГБУ

Малогабаритные буровые установки на воду считаются наиболее популярным товаром среди стационарных и самоходных видов машин. Преимущество мини-установки перед этими типами заключается в следующем:

Возможность простой и удобной транспортировки, а также небольшие габариты собранного изделия.
Процесс эксплуатации не требует особого внимания, ремонт и обслуживание машины достаточно простое, производятся эти работы на месте бурения.
Возможность использования агрегата в тех местах, где наблюдается ограниченная площадь.
Довольно низкая стоимость приспособления, если сравнивать со стационарными или самоходными типами.
Имеется возможность проводить все работы, имея на участке даже непрофессиональных работников. Количество требуемого персонала - 2 человека.

Из недостатков стоит выделить то, что средняя мощность двигателей достаточно низкая, а потому бурение скважины глубиной более 100 метров является невозможным.

Цены на оборудование

Стоит отметить, что цена малогабаритной установки зависит не только от технических параметров и эксплуатационных характеристик, но и от модели прибора. Кроме того, процесс формирования стоимости осуществляется на договорных условиях.

К примеру, серия РБ модель 50/220 В будет стоить в районе 59 тысяч рублей. А модель этой же серии, но питающаяся от сети 380 В, и имеющая возможность бурить скважину глубиной 100 метров, обойдется уже в 119 тысяч рублей.

Если говорить об установках, которые относятся к серии УКБ-12/25, а также обо всех модификациях, имеющихся у этих агрегатов, они работают не только от электрических двигателей, но и от бензиновых. Это сильно расширяет возможность их применения. Однако вместе с этим сильно увеличивается и стоимость агрегата. Примерная цена такой модели для бурения скважин - 215 тысяч рублей.

Малогабаритная буровая установка для бурения скважин на воду б/у, естественно, будет стоить дешевле. Однако, покупая устройство таким образом, следует понимать, что определенный срок оно уже отслужило и, скорее всего, в скором времени выйдет из строя.

Для загородных домов и дачных участков автономное водоснабжение имеет большое значение. Собственный источник чистой питьевой воды необходим в каждой жилой постройке, как для личных, так и для сельскохозяйственных нужд. А когда характеристики грунта не позволяют вырыть колодец, именно буровая установка может стать выходом из затруднительного положения.

В целях монтажа установки для бурения скважин на воду можно воспользоваться услугами квалифицированных специалистов, но, к сожалению, не все могут на это потратить круглую сумму денег. В некоторых случаях установка профессионалами невозможна из-за определённых условий на участке. Тогда остаётся только собрать оборудование своими руками, и то при наличии знаний в этой области и хотя бы небольшого опыта.

Чтобы иметь представление, что такое буровая установка, следует рассмотреть некоторые её виды:

Малогабаритная техника небольших размеров ударно-канатного типа;
Шнековая машина, выполняющая работу без промывки скважин;
Роторная бурилка, дополнительно промывающая скважины с выносом пород на поверхность грунта.

Такое оборудование применяется наиболее часто, а в условиях небольших частных территорий распространены мини-установки, в которых использована ударно-канатная система.

Особенности мини буровых установок

Обычно, МГБУ состоят из буров стандартных диаметров. Управление такой техникой происходит посредством блока для регулирования нагрузки, а также включающего в себя разные режимы работы двигателя. Для подъёма штанги применяется лебёдка, дающая возможность выдерживать нагрузки до 4 тонн.

Небольшие востребованные модели осуществляют бурение на 70 метров в глубину. Очень часто производители могут изготавливать оборудование под требуемый заказ потребителя.

При этом бурильная техника способна работать не только вертикально, но и производить бурение под определённым углом.

Разные виды сооружения могут работать с помощью:

Электричества;
Дизельного топлива;
Пневматического оборудования;
Гидравлики.

Небольшие размеры позволяют использовать минимальные человеческие ресурсы и удобно транспортировать установку. Этим и объясняется популярность данного вида буровой техники.

Достоинства малогабаритной буровой установки для бурения скважин

Такая техника востребована и часто используется в личном хозяйстве. Её удобство и возможность переноса делают модель популярной среди дачников и владельцев частных домов.

Это неудивительно, ведь она имеет свои преимущества:

Бурильная техника легко транспортируется, её монтаж отличается простой подготовкой и лёгкой установкой;
Оборудование и подручные материалы можно приобрести в любое время, по причине широкого ассортимента и доступности;
Одновременно технику можно применять для создания фундамента и других строительных работ;
Сооружение не требует большого числа обслуживающего персонала;
Оборудование мобильно и имеет компактные габариты, поэтому подойдёт даже для маленького участка;

Система может работать от генератора. При всех положительных качествах сооружение, к тому же, доступно по цене. При желании бур для столбов установки, как и другие детали можно сделать своими силами.

Если у вас засорился колодец на даче, прочитайте советы специалистов о том, как его почистить:

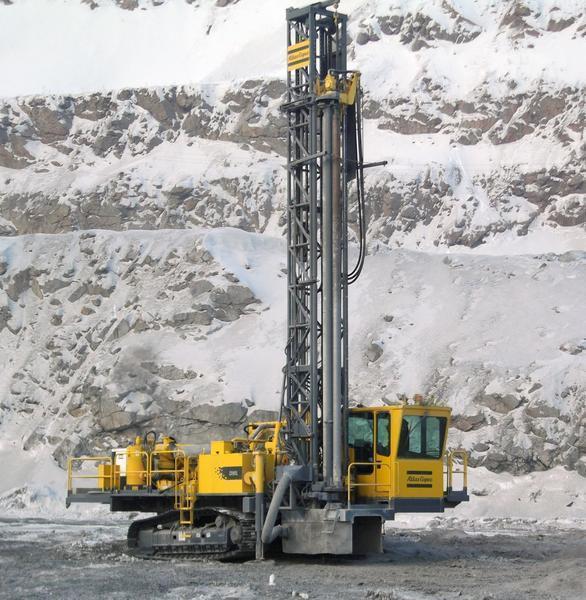

Что собой представляет бурильная установка

Буровая установка состоит из надземной и подземной части, соединённых между собой.

Надземная часть включает:

Буровую вышку;
Оборудование для бурения в наземной части;
Технику для обеспечения спуска и подъёма;
Привод;
Систему бурового раствора.

Вышки бывают мачтовые и башенные и выполнены из прокатной стали или труб. В состав башенной вышки входит: балкон, ворота, козлы, площадка, стяжки, лестница, пояса.

В свою очередь, мачтовая вышка бывает одноопорной и наиболее распространённой – двухопорной.

Основные элементы мачты: секции, пожарная лестница, установочные козлы, лестницы (тоннельные и маршевые), растяжки, балкон, пояс для предохранения, подкронблочная рама.

Основными характеристиками вышки является её высота, грузоподъёмность, ёмкость, чтобы установить трубы разных размеров, а также габариты основания, масса и размер свечи. Чем выше установка, тем на большую глубину возможно бурение.

Как правило, в любую установку входят основные узлы. К буровым механизмам относится: шнек, лебёдка и подъёмник, гидровращатель – буровой редуктор. Энергетическая техника может состоять из двигателей внутреннего сгорания, это может быть любой мотор – электро или гидродвигатель.

Приспособления с газом, жидкостью или смешанными очистными агентами – вертлюг, трубы, буровой насос, шланги.

Кроме того, установка оснащена контрольно-измерительной системой, состоящей из всевозможных датчиков, системой управления и оборудованием, предназначенным для сдерживания выбросов воды. В МКБУ, как правило, используются элементы более маленьких диаметров.

Как монтировать буровую установку своими руками

Ручная сборка УКБ использует точные чертежи и подробные инструкции.

Для работы понадобится:

Канат для подвески патрона;
Основание для крепления в виде рамы;
Лебёдка и мотор.

Схема реализуется следующим способом:

Сначала собирается разборная станина. В отдельном порядке выполняется соединение частей ударного патрона и для того, чтобы вынимать почву.
Чтобы рыхление земли было более продуктивным, используются зубчатые выступы внизу стакана. В верхней части надо сделать отверстия для крепления каната.
Желонка необходима для очищения забоя. Она может быть самодельная.

Электроприводное устройство, в свою очередь, поможет существенно сэкономить время, а работа, при этом, будет более эффективной. В целом сооружение представляет собой полую квадратную форму.

Основными элементами в ней являются:

Каркас;
Лебёдка;
Специальные буровые шланги;
Редуктор;
Вертлюг, который обеспечивает вращение буровой колонны.

Все детали, стойка и опора соединяются, посредством сварки, после чего фиксируется электрический двигатель и площадка, которые будут одновременно перемещаться по тоннелю железного конструктора. Если решено, что для бурения будет применена сваебойная гидравлическая машина, можно самому изготовить гидроредуктор.

Прежде чем браться за бурение необходимо изучить все теоретические вопросы. Об этом на следующей странице:

Вертлюг обеспечивает вращательное движение, благодаря чему буровой станок работает.

По своему устройству он состоит из простых элементов:

Корпус, который может быть сделан из обрезков трубы с толстыми стенками;
Металлический прут;
2 перегородки под уплотнительные кольца;
Фланцы – верхний и нижний.

В приспособлении используется кольцо круглого сечения и шариковые подшипники.

При умении пользоваться токарным станком и наличии схемы, узел для МКБУ можно сделать самостоятельно.

Для изготовления своими руками следует учитывать некоторые особенности эксплуатации механизма:

Материалы, в том числе, сталь для самодельного исполнения нужно выбирать с высокой свариваемостью;
Так как устройство подвержено быстрому износу, для корпуса следует брать материалы с устойчивостью к механическому и абразивному воздействию.

В остальном необходимо точно следовать схеме монтажа.

Самодельные буровые установки своими руками (видео)

Буровая техника для разных нужд применяется повсеместно, но в качестве наиболее востребованных моделей для автономной эксплуатации, на первом месте продолжают оставаться компактные модификации МКБУ. Это и понятно – они мобильны, удобны для использования, не требуют привлечения большого количества обслуживающего персонала, и кроме того, высокоэффективны.

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов .

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

Преимущества самодельной установки

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со , электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

инструмент для создания внешней дюймовой резьбы;
болгарка;
разводной ключ;
оцинкованная труба на полдюйма, а также сгон аналогичного размера;
сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи .

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы.

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Видео – Буровая установка своими руками

Сейчас собственный источник питьевой воды на частном земельном участке или неподалеку от загородного дома является важной необходимостью.

В большинстве случаев, такой вопрос решается , что связанно с определенным уровнем затрат на услуги бурильщиков.

Сэкономить в таком случае поможет применение такого устройства, как малогабаритная гидравлическая буровая установка. Она поможет провести бурение скважины самостоятельно.

1 Назначение малогабаритной гидравлической буровой установки

2 Как устроена малогабаритная буровая установка?

Самодельная установка для бурения оснащена вертлюгом, который можно собрать своими руками. Он способствует передаче движущего момента от мотора-редуктора к вращающемуся стволу бура.

2.1 Разновидности малогабаритных буровых установок

Особенности конструкции напрямую зависят от метода, при помощи которого будет осуществляться бурение скважины. Если проводится , то разрушение грунта проводится с помощью груза.

Сейчас выделяются четыре основных вида бурильных установок малогабаритного типа. Это может быть:

Установка для проведения ударно-канатного бурения;
Шнековая буровая установка;
Ручная роторная установка.

Агрегат ударно-канатного бурения представлен в виде рамы, которая имеет треугольное основание. В этой конструкции рабочие элементы представлены в виде троса и прикрепленного к нему долота (чаще всего применяется ) или . Агрегаты шнеково-бурового типа применяется в тех случаях, когда необходимо вынимать грунт с помощью шнека.

В этом случае не проводится промывание полученной скважины потоком воды. Буровые установки роторного типа производят свою работу, основываясь на принципе гидравлического бурения.

Такие агрегаты отличаются предельной простотой конструкции, а электромотор в них заменяется ручным рычагом. Ввиду того, что данный агрегат требует большого количества приложенных к нему физических усилий, используется в настоящее время он крайне редко.

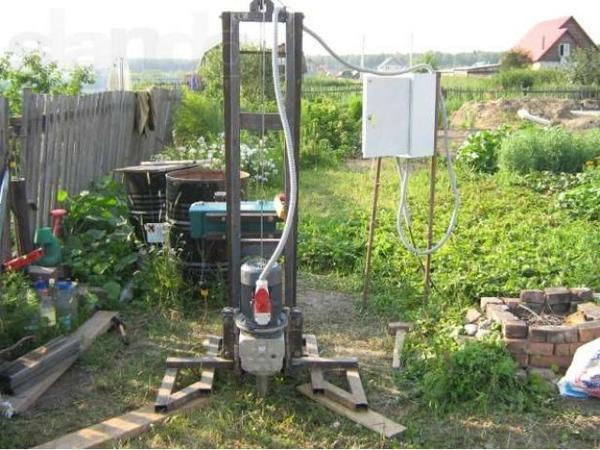

2.2 Как изготовить своими руками?

Для того чтобы самостоятельно сделать самое простое бурильное приспособление, нужен будет сварочный аппарат, болгарка, дрель. Следует знать, что ручная шнековая буровая установка представляет собой очень простое приспособление, работа которого основана применении ручного труда.

В таких установках рациональней всего будет применение электромотора, для того, чтобы производить вынимание бура на поверхность. Для того чтобы создать установку для проведения ударно-канатного бурения потребуется сконструировать ударную станину, на которой будет опускаться и подниматься ударный снаряд.

Для облегчения работы установка подключается к мотору редукторного типа. При помощи него производится наматывание троса на барабан.

К тросу прикрепляется утяжеленная желонка. Для того чтобы устройство работало с высокой степенью эффективности, к нему прикрепляется патрон, вес которого должен быть не меньше 80 кг.

В процессе ритмичного вбивания желонки забой постепенно очищается от накопившегося в нем глинистого грунта. Основным рабочим элементом такого устройства является так называемый «стакан».

Он изготавливается из отрезка толстостенной трубы, диаметр которой должен составлять 80-120 мм. К тому же, чем тяжелее будет материал, тем эффективнее будет проводиться процесс бурения.

Внизу снаряда вырезаются зубья треугольной формы, которые способствуют разрыхлению грунта, а нижняя кромка стакана подвергается заточке.

Сверху стакана проделывается ряд отверстий, которые нужны для того, чтобы надежно произвести закрепление каната. Длина патрона должна составлять 1-1,5 метра.

Для того чтобы было возможным с глубиной равной восьми метрам, конструкция подвергается закреплению на верху специальной вышки-треноги.

В верхней части изделия проделывается отверстие. Оно предоставляет пространство для свободного движения штанги. По мере того, как штанга будет опускаться, и подниматься ее вес будет увеличиваться.

В таких случаях, для подъема бурильного снаряда следует применять лебедочный механизм. Сама вышка может быть выполнена как из металлических, так и из деревянных балок.

Понравилась статья? Поделитесь ей

Распечатать статью
